Системи HVAC
Ця стаття підтверджує порівняльне дослідження між осн види систем кондиціонування повітря в існуючих будівлях на ринку шляхом аналізу різного обладнання, яке характеризується типами об’єктів, які ми можемо знайти, і розрізняючи використання кожної установки кондиціонера зокрема.
Ця технологія заснована на обробці повітря для отримання одночасного контролю вологості, температури, чистоти та розподілу у внутрішніх просторах, наприклад, у кімнаті або в будівлі.
Класифікація
The класифікація систем кондиціонування повітря Їх можна назвати відповідно до системи, яку вони використовують для отримання первинної енергії або відмови від неї. Враховуючи казуїстику, розрізнимо їх за:
- Повітряно-повітряні системи (Усі повітряні установки)
- Системи повітря - вода
- Водопровідні системи (Усі водопровідні установки)
- Водо-повітряні системи
Коли ми говоримо про мережу за допомогою повітря-повітря або повітря-вода і вода-вода або вода-повітря, перший концептуальний термін заснований на обміні рідини з цим зовнішнім блоком (зовнішній), а другий - для внутрішнього. одиниця. Власне, на початку названо середовище, з яким ущільнюється обладнання, коли ми даємо холод до кабіни, яку хочемо кондиціонувати, тобто:
- EL Air - Air: обмін повітрям в установці між обома блоками.
- Повітря - вода: в установці обмінюватися повітрям у зовнішньому блоці та водою у внутрішньому блоці.
- Вода - Вода: Обмін в установці на воду між обома блоками.
- Вода - Повітря: Обмін в установці на воду у зовнішньому блоці та на повітря у внутрішньому блоці.
Перед цим невеликим вступом про система кондиціонування повітря Є питання, яке можна інтерпретувати … Чи відповідає первинний контур внутрішньому блоці, а вторинний - зовнішньому? З теплообмінника йде первинна рідина, яка фактично обмінюється теплом, щоб спробувати змінити цю температуру. Ми б назвали цю рідину, яка спричиняє цю зміну в іншому, первинною, а змінена змінена є вторинною.
Ми пам’ятаємо, що у нас є цікава стаття про різні види скління в будинках, які можуть зацікавити.
Що таке система повітря-повітря?
The системи кондиціонування повітря Найпоширеніші можна знайти у сфері житлового будівництва, магазинів або, наприклад, малих банківських структур.
Ці установки можна побачити на підвісних стелях і стінах, підключених до повітряних дифузорів і повітропроводів, що мають зовнішній блок, який зазвичай з’єднаний ізольованими мідними трубами з відповідними дренажами. Не так багато років тому ми також могли зустріти їх іноді встановлені у вікнах, коли зовнішня частина обмінювала тепло.
Ми бачимо краще як працює обладнання повітря-повітря на наступній схемі a установка кондиціонера:
Що стосується повноповітряних систем, якщо говорити про більш потужні, то їх можна зустріти в різних типах електростанцій, враховуючи їх нормальну роботу, ми маємо такі типи: обладнання для кондиціонування повітря.
Типи повітряних систем
- Центри при постійному потоці повітря Повітря - Повітря. Ця установка працює шляхом введення повітря в приміщення з однаковою швидкістю потоку і поступового регулювання потужності, що подається, змінюючи температуру, при якій воно подається, і час.
- Централи зі змінним потоком повітря Повітря - Повітря. Ці засоби засновані на регулюванні кількості наданої енергії, зміні кількості повітря, що вводиться в саму кабіну, тобто потоку.

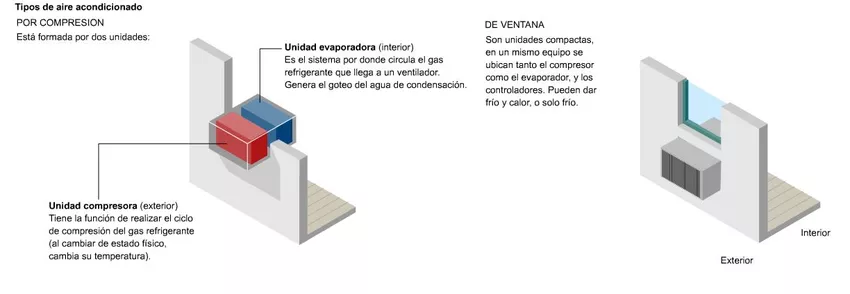

А приклад кондиціонера З цими системами ми можемо побачити це на наступній інфографіці, щоб прояснити концепції на основі різних види кондиціонерів:
Інтерактивну інфографічну схему ми бачимо на установка для кондиціонування повітря звідси.
Тут на допомогу приходять установки VRF – змінний об’єм охолодження, який може працювати в гарячому або холодному режимі, а також з ефектом рекуперації тепла.
Як зазначалося вище, обладнання з кондиціонером з внутрішньої частини вони отримують рідину для виробництва холоду, розширюються і в тому ж контурі деякі діють у вигляді конденсаторів, що забезпечують тепло. З зовнішнього блоку він буде функціонувати як випарник і конденсатор відповідно до вимог усіх кондиціонерів в цілому.
Ці системи кондиціонування будинків, Вони також використовують компресори з інверторним приводом, тобто він змінює швидкість обертання відповідно до споживання енергії (портативного і компактного обладнання зазвичай немає, ми можемо статтю про типи портативних кондиціонерів)
Порівняно, це істотно зменшує споживання електроенергії щодо інших систем і процесів, що еквівалентно КП (Зі статті ми бачимо, що таке COP та інверторний тепловий насос), на які теплові вати поділяються за споживаними ватами, у проміжних навантаженнях значно вище.
Необхідно враховувати, що технології та НДДКР просуваються гігантськими кроками, вдосконалюючи методи в пошуках більшої енергоефективності та ефективності обладнання на різнихвиди систем кондиціонування повітря.
Що є якСистема повітря - вода?
Це споруди, які використовують рідину або воду як базовий компонент для постачання гарячої або холодної енергії перед батареями, які обмінюються теплом з повітрям, кондиціонуючи його. Термінальними машинами можуть бути індуктори, фанкойли, радіатори, центральні кондиціонери для установок з більшою потужністю, конвектори … тощо.
але, Яка різниця між обладнанням повітря – повітря та повітря – вода?… В Повітря - Повітряне обладнання він нагріває не водяний контур, а безпосередньо повітря. Таким чином, обладнання «Повітря-повітря» є дещо обмеженим, оскільки вони служать лише для підігріву повітря, тому вони не служать для нагріву санітарно-гігієнічної гарячої води, а лише для опалення за допомогою викиду гарячого та також холодного повітря, якщо це я хотів би.
Основними частинами - компонентами блоку кондиціонування повітря-вода є: ТЕЦ + водорозподіл + клемні елементи + елементи регулювання. Щоб побачити це трохи краще з розділу про енергоефективність, теплові насоси, кондиціонування повітря та опалення Panasonic, ми маємо кілька наочних прикладів із сучасним обладнанням щодо житлових будинків:
Для приклад індивідуальної установки в будинках (Підлога) з його складовими:
Для приклад громадської інсталяції - колективний (Будівля) з його компонентами:
Типи повітряно-водяних систем
Різні типи систем повітря-вода виділяються залежно від потоку рідини, змінного чи постійного. Отже, ми матимемо:
- Центральні системи з постійним потоком повітря Повітря - Вода
- Центральні системи зі змінним потоком повітря Повітря - Вода
- Центральні системи з постійним об'ємом багатозонного розподілу при різних температурах
У наступному відео це пояснюється як працює кондиціонер (блок обробки повітря) водою, і якими елементами регулюється температура повітря для досягнення найкращих комфортних умов та економії енергії.
Що є якВода - Водопровідна система?
Виробництво тепла або холоду засноване на тому, що для захоплення або передачі тепла рідині використовується вода або нагріта або охолоджена рідина, або при спалюванні в котлах, з теплом ззовні для проходження його через воду для кондиціонер.
Ці об'єкти в межах с види кондиціонування повітря для будівель і обладнання, також відоме як гідроніка, вимагатиме контурів, подібних до градирень, колодязної води, геотермальних та інших подібних технологій для досягнення конденсації циклу стиснення.
Ідентифікація як працює установка з системою вода-вода Ми могли б визначити це як; використовує саму воду як носій тепла або холоду і термінал, який використовує переваги цієї температури для кондиціонування кабіни або зони. Для цих систем потрібні інші елементи, такі як охолоджувачі води, фанкойли, бойлери або теплові насоси.
але, Яка різниця між командою «Вода – вода» (Уся вода) від попередніх?… Основна відмінність від попередніх систем, які ми бачили, полягає в тому, що повітря не використовується для акліматизації простору.
Коли ми використовуємо воду для конденсації виробничих груп, ми досягаємо нижчих температур і навіть більш стабільні, ніж навколишнє повітря. Коли температури більш стабільні в циклі стиснення, вони можуть значно підвищити та покращити ефективність установок.
Наприклад, якщо ми використовуємо геотермальний охолоджувач, тобто 15ºC (+/- 2ºC) цілий рік. У холодних зимових приміщеннях ми можемо нагріти їх на вентиляційному повітрі, а влітку попередньо охолодити. Таким чином, вартість енергії практично безкоштовна.
Що є якСистема вода-повітря?
The експлуатація водно-повітряних споруд (Також зазвичай називають водо-екологічне обладнання) забезпечують тепло в основному шляхом передачі та випромінювання. Типи радіаційних елементів різноманітні з різними альтернативами.
Найбільш поширені види водно-повітряних систем
- Світлі стелі
- Тепла підлога
- Конвектори та радіатори
Повітряне зонування
The зонування в кондиціонуванні завжди прагне до енергозбереження, використовуючи основну базу, де кожне приміщення представляє незалежний мікроклімат, і яким потрібно керувати таким чином.
На ринку ми можемо знайти системи, адаптовані до зонування відповідно до середовища та потреб. Мета полягає в тому, щоб знайти комфорт, де можна адаптувати ступені, і сьогодні з технологією, яку ми маємо, ми вже можемо використовувати системи зонування з управлінням домашньою автоматикою (Див. статтю з прикладами установок домашньої автоматизації для будинків) у будинках, які також пропонують численні переваги та можливі взаємодії з іншими об’єктами.
Як правило, будь-який з установки кондиціонування повітря Який може бути будинок, можна адаптувати для зонального керування (Див. статтю про термостати для опалення будинку) з більшими чи меншими інвестиціями та модифікаціями. Наведено кілька прикладів:
- Зонування підлоги: тепла підлога – це система з дуже повільною тепловою інерцією, тому особливу увагу потрібно приділяти контролю за допомогою виявлення присутності, постійно вмикати та вимикати його не зручно. Для кожного приміщення необхідно встановити незалежні контури з відповідними регулюючими клапанами. Важливим є достатній водний баланс, який враховує роботу різних територій одночасно.
- Зонування за допомогою фанкойла: в цьому випадку теплова інерція швидше, завдяки внеску вентиляторів, на додаток до циркуляції води по трубах. У кожній кімнаті має бути принаймні один блок.
- Зонування за допомогою блоків кондиціонування (розділи): необхідно встановити принаймні один внутрішній блок на кімнату для кондиціонування. І те й інше можна досягти за допомогою системи «multi-split» або більш ефективної та інноваційної «VRV», розробленої компанією Daikin. Різниця між одним і іншим полягає в управлінні об’ємом холодоагенту, що надсилається до кожного внутрішнього блоку, який змінюється у випадку VRV (змінний об’єм холодоагенту).
- Зонування за допомогою великого блоку кондиціонування та повітропроводу: з великою системою кондиціонування повітря потік повітря розподіляється через теплоізольовані канали, а його потік контролюється в кожній кімнаті за допомогою моторизованих жалюзі.
Пам’ятайте, що в рамках технології, яку ми можемо встановити в будинку, ми також маємо термостатичний контроль, тобто знамениті цифрові термостати для опалення в будинках, які заощадять нам кілька євро, контролюючи температуру в кімнатах.
-
